首頁> 產品中心>電力繼電器>電壓繼電器

聯系我們

  • RWYII-D系列無輔源靜態電壓繼電器
  • 所屬類別：電壓繼電器

  • 觸點形式

    2副轉換觸點

    整定范圍

    1=19~130V，2=85~265V，極差1V

    過電壓返回系數

    0.85~0.95

    低電壓返回系數

    1.02~1.12

    觸點容量

    長期允許接通電流為5A（常規）

    安裝方式

    35mm導軌條安裝

    我要詢價留言

    選型手冊下載

    • RWYII-D系列電壓繼電器概述

      RWYII-D系列電壓繼電器是在RWY-D的基礎上進行升級的。體積更小、可無限拼裝，可直接安裝在開關柜的35mm導軌條上。采用無輔助電源集成電路設計，具有精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬。且作為低電壓繼電器使用無抖動現象，可替代電磁型電壓繼電器。

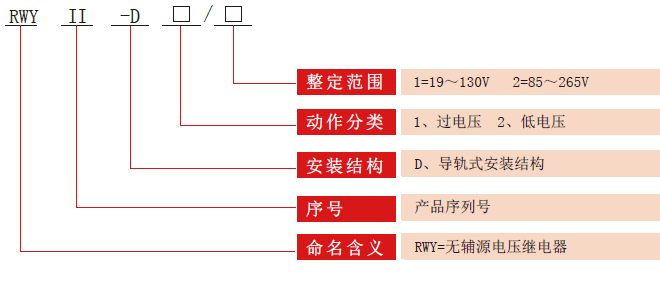

      RWYII-D系列電壓繼電器型號分類及含義
      RWYII-D電壓繼電器型號分類
      RWYII-D系列電壓繼電器技術參數

      觸點形式

      2副轉換觸點

      整定范圍

      1=19~130V，2=85~265V，極差1V

      過電壓返回系數

      0.85~0.95

      低電壓返回系數

      1.02~1.12

      觸點容量

      長期允許接通電流為5A（常規）

      安裝方式

      35mm導軌條安裝

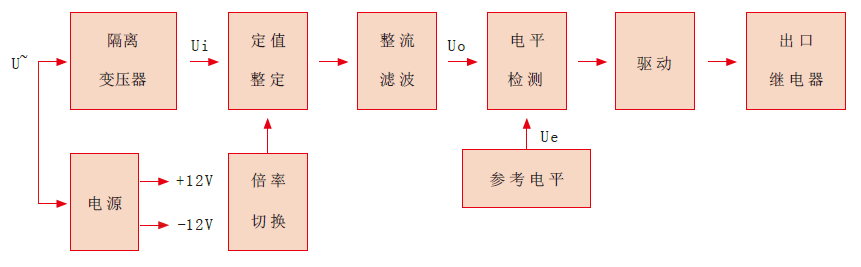

      RWYII-D電壓繼電器工作原理
      RWYII-D工作原理圖
      RWYII-D繼電器為靜態繼電器，采用進口集成電路構成；被測量的交流電壓U~ 經隔離變壓器降壓后得到與被測電壓成正比的電壓Ui，經整定后進行整流，整流后脈沖電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo，在電平檢測中Uo與直流參考電壓Ue進行比較，若直流電壓Uo 低于參考電壓，電平檢測器輸出正信號，驅動出口繼電器，則本繼電器處于動作狀態。反之，不論是過電壓繼電器或是低電壓繼電器，若直流電壓Uo高于參考電壓Ue，電平檢測器輸出負信號繼電器處于不動作狀態。

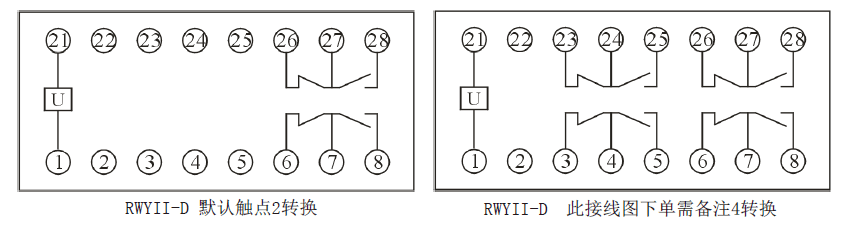

      內部接線圖
      RWYII-D系列電壓繼電器內部接線圖
      外形尺寸圖
      RWYII-D電壓繼電器外形尺寸
